1. Solusi Teknis
| Nama Proyek | Oven Sirkulasi Udara Panas Kustom (DS-LH135) |
| Nomor Referensi | 20200518032 |
| Tanggal | 2020/5/18 |
| Disetujui | Tuan Dia |
| Disusun | Tuan Li |
| Komersial | Zhang Yu |
| Telepon: | 13671719019 |
| I. Tujuan Peralatan dan Standar Kepatuhan | ||
| Sesuai dengan standar manufaktur peralatan | Sesuai dengan standar berikut untuk oven pengeringan udara panas listrik: Standar GB/T 30435-2013, standar keselamatan GB 5959.4-92, standar oven sirkulasi udara panas GB/T 20033-2011 | |
| 2. Aplikasi Produk | Cocok untuk melakukan ketahanan panas, ketahanan kelembaban, ketahanan kekeringan, pengujian kemampuan beradaptasi pada suhu tinggi/rendah, pemeliharaan suhu konstan suhu rendah, dan penyimpanan produk elektronik dan listrik, perawatan permukaan, instrumen, plastik, metalurgi, dll. Sangat cocok untuk pengujian kemampuan beradaptasi suhu tinggi/rendah pada serat optik, kristal, induktor presisi, produk yang diolah permukaan, PCB, LCD, dll. Juga berfungsi sebagai perangkat pengujian keandalan untuk teknik kontrol kualitas. Hal ini juga cocok untuk biro pengawasan kualitas, lembaga penelitian, dan universitas untuk mengevaluasi kinerja dan kualitas produk. | |
| 3. Zat Terlarang | Bahan-bahan berikut dilarang keras untuk diuji: bahan yang mudah terbakar, mudah meledak, sangat korosif, atau sangat radioaktif. | |
| II. Spesifikasi Peralatan | ||

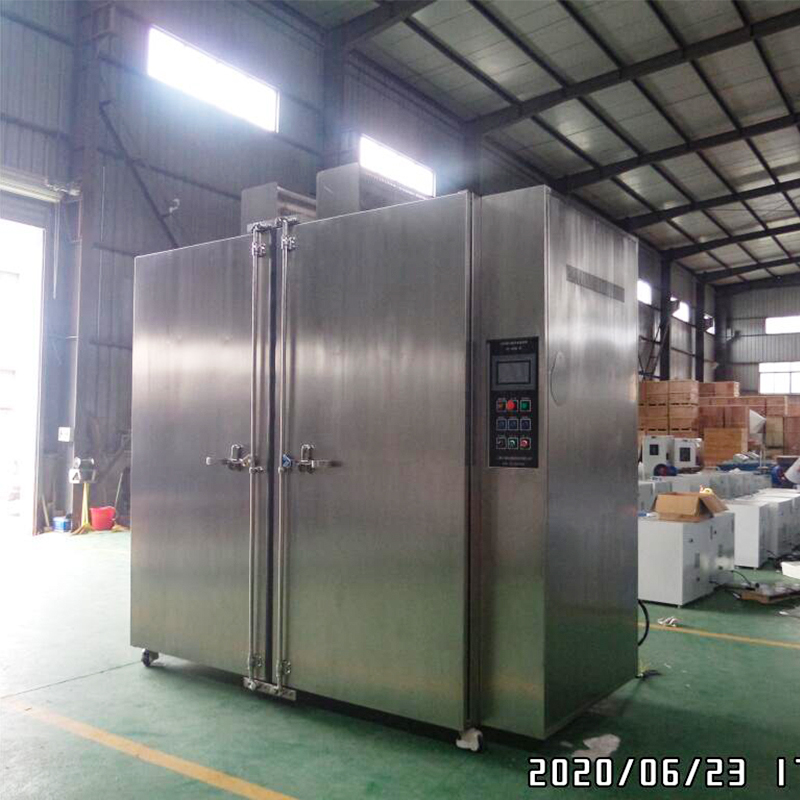

| 1. Nama Peralatan | Oven Suhu Tinggi Sirkulasi Udara Panas yang Disesuaikan | |
| 1. Model Peralatan | DS-5800H | |
| 2. Parameter Teknis Utama | ||
| Oven Sirkulasi Udara Panas Kustom | ||
| 2.1 Dimensi Ruang Internal | 2200 × 1200 × 2200 mm (Lebar × Kedalaman × Tinggi) | |
| 2.2 Dimensi Eksternal | 3000 × 1400 × 2900 mm (Termasuk Motor Kipas) | |
| 2.3 Kisaran Suhu | RT 20 hingga 180°C | |
| 2.4 Pengendali | Pengontrol Layar Sentuh LCD | |
| 2.5 Mode Pengoperasian | 1 Operasi berwaktu 2 Operasi nilai konstan 3 Operasi terprogram | |
| 2.4 Suhu Pengoperasian Berkelanjutan | 160°C | |
| 2.5 Fluktuasi Suhu | ±1°C | |
| 2.6 Keseragaman Suhu | ±2,5% dari titik setel | |
| 2.7 Tingkat Pemanasan | ≥3°C/menit (rata-rata) | |
| 2.8 Resolusi Suhu | 0,1°C | |
| 2.9 Keseragaman Suhu | 100°C: s 2°C | |
| 2.10 Jilid | 5,8m³ | |
| 2.11 Jalur Pemindahan Barang | 2200x1000mm | |
| 2.12 Kapasitas Beban Ruang Internal | 1,5 ton | |
| 2.13 Catu Daya (kira-kira) | 380V/50Hz | |
| 2.14 Total Konsumsi Daya | Kira-kira. 25kW | |
| 3. Struktur Peralatan dan Bahan | ||
| 3.1 Bahan Struktural Penutup | Struktur | Penguatan struktural internal terdiri dari rangka baja sudut, dengan komponen berlapis dari luar ke dalam: cangkang penutup – wol batu isolasi termal – rangka – saluran udara – ruang dalam – rak sampel. Sistem kontrol ditempatkan di kabinet kontrol yang dipasang secara eksternal di sisi kanan unit, sedangkan motor kipas diposisikan di sisi kanan untuk menghasilkan aliran udara aksial. |
| Bahan casing luar | Cangkang penutup dilengkapi dengan lapisan akhir dari baja tahan karat 304. | |
| Bahan lapisan dalam | Dibangun dari pelat baja tahan karat berlapis cermin SUS304 premium. | |
| Kunci pintu | Dilengkapi pengencang pintu snap-lock untuk kemudahan penggunaan. | |
| Lapisan isolasi | Diisolasi dengan wol tahan api aluminium oksida 5052. | |
| Kastor | Dilengkapi dengan empat roda Fuma (kapasitas muatan tunggal: 1000kg). | |

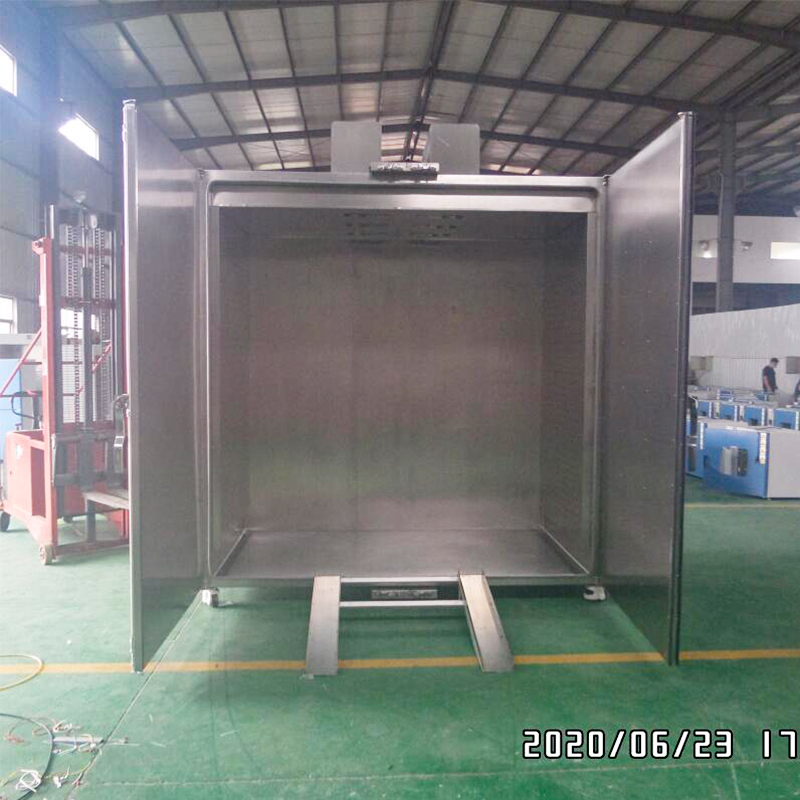

| Pintu | Konfigurasi pintu ganda tanpa jendela pandang, dilengkapi mekanisme snap-lock yang ergonomis. Kusen pintu menggunakan konstruksi multi-segel dengan gasket karet silikon khusus yang tahan suhu tinggi/rendah. | |

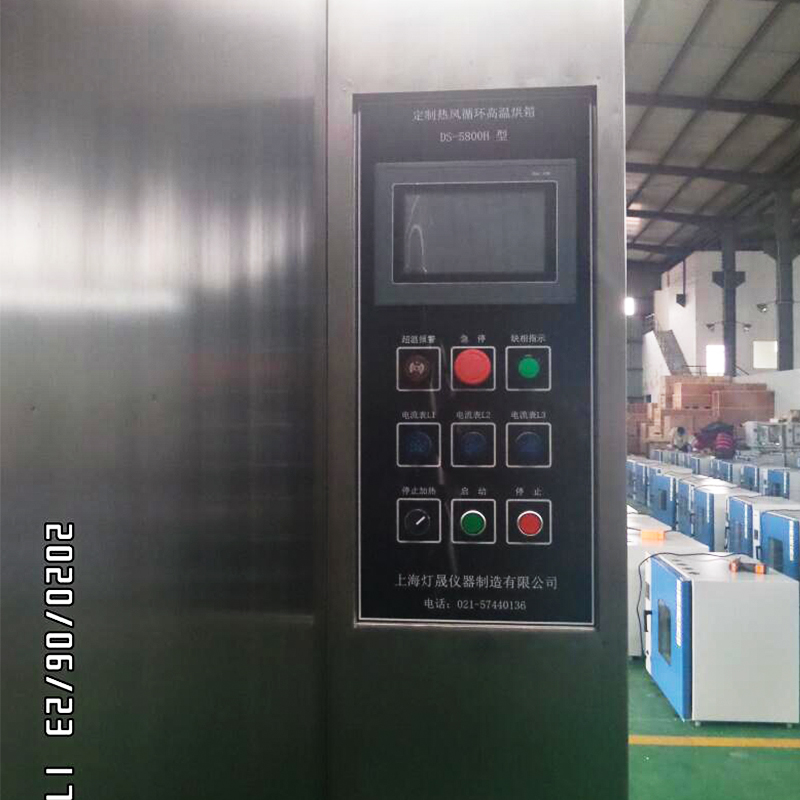

| 3.2 Sistem Pengendalian | Pengendali | Layar sentuh berwarna inci |
| Informasi Tampilan Antarmuka | Suhu pengoperasian saat ini, suhu yang disetel, waktu pengoperasian, jumlah segmen pengoperasian (jika disetel) dan informasi lainnya | |
| Operasi Setpoint | Pengoperasian jangka panjang setelah pengaturan suhu | |
| Eksekusi Terjadwal | Atur suhu dan durasi pengoperasian setelah suhu yang disetel tercapai. Perangkat akan berhenti beroperasi setelah durasi yang ditentukan selesai. | |
| Eksekusi Program | Atur Suhu 1, Atur Durasi 1, Atur Suhu 2, Atur Durasi 2. Hingga 15 segmen suhu dan durasi dapat diprogram. Setelah pemrograman selesai, peralatan akan beroperasi secara berurutan sesuai dengan suhu dan durasi yang telah ditentukan. Setelah selesainya setiap segmen operasional, perangkat akan otomatis berhenti. | |
| 3.3 Sistem Distribusi dan Sirkulasi Udara | Penggemar | 2 motor kipas tahan suhu tinggi kipas turbin paduan tahan suhu tinggi, mencapai sirkulasi difusi konvektif paksa |
| Penggemar drive | Aliran aksial | |
| Sirkulasi saluran | Desain saluran paralel dengan udara panas bergerak dari kanan ke kiri. Penyekat yang dipasang di dalam saluran memastikan tekanan dan kecepatan udara memenuhi standar pengujian, sekaligus memungkinkan stabilisasi suhu yang cepat saat pintu dibuka/ditutup. | |
| Pelabuhan uji | Diameter 50mm, 1 di sisi kiri | |
| 3.4 Sistem Pemanas | ① | Sistem pemanas menggunakan metode pemanasan sirkulasi udara panas, memastikan distribusi suhu yang seragam dan kontrol suhu yang andal. |
| ② | Kontrol suhu dan keluaran daya dihitung oleh komputer mikro, yang secara otomatis menyesuaikan daya pemanasan sesuai dengan tingkat beban internal. Hal ini mencapai presisi tinggi dan efisiensi energi, sehingga menghasilkan kelestarian lingkungan dan penghematan energi yang lebih besar. | |
| ③ | Komponen sistem utama: tabung pemanas, solid-state relay, dll. | |
| 4. Sistem Alarm Kesalahan | ||
| Perlindungan Keamanan Peralatan | 1. Pembatas suhu independen dengan penghentian pemanasan otomatis saat panas berlebih, memberikan perlindungan sampel yang efektif. 2. Tombol berhenti darurat untuk langsung memutus pasokan listrik utama dalam situasi kritis. 3. Lampu indikator tiga warna memantau kelebihan suhu dan pengoperasian motor kipas. Setiap anomali memicu alarm suara dan visual. 4. Pemutus arus kebocoran bumi. 5. Perangkat perlindungan kegagalan fase. | |
| 5. Pengenalan Komponen Listrik Terpilih | ||
| Instrumentasi | Instrumentasi modul terintegrasi LCD menampilkan beberapa kumpulan data pada satu layar dengan transmisi sinyal yang stabil dan akurat. Instrumen ini dilengkapi operasi logika PID, fungsi penyetelan mandiri, dan kemampuan intervensi parameter manual. | |
| Relai keadaan padat | Menggunakan relay solid-state berkualitas tinggi | |
| Sensor suhu | Menggunakan sensor PT100 | |
| 6. Dokumentasi Teknis Disediakan | ||
| Dokumen | Panduan pengguna peralatan, kartu garansi, sertifikat kesesuaian, diagram skema kelistrikan | |
| 7. Aksesori Opsional (Opsional) | ||
| Penyimpanan Data | Penyimpanan USB, penyimpanan data spreadsheet (500 yuan) | |
| pencetak | Pencetakan kertas termal, waktu interval pencetakan yang dapat disesuaikan (1500 yuan) | |
| Pelabuhan Injeksi Gas Inert | Distribusi internal berbentuk U, bukaan 16mm (diameter luar) (2000 yuan) | |
| Pengukur Aliran Gas | Kontrol saluran gas untuk mengatur laju aliran gas (25.000 yuan) | |
| AKU AKU AKU. Persyaratan Instalasi Lingkungan Peralatan | ||
| Persyaratan Instalasi Peralatan | Suhu dan kelembapan sekitar: 5°C hingga 30°C, kelembapan relatif: <85% | |
| Tidak ada getaran kuat di sekitarnya | ||
| Tidak ada sinar matahari langsung atau sumber panas langsung lainnya | ||
| Tidak ada medan elektromagnetik yang kuat di sekitarnya | ||
| Tidak ada debu atau zat korosif konsentrasi tinggi di sekitarnya | ||
| Ruangan harus berventilasi baik. | ||
| Tidak ada arus udara yang kuat di sekitarnya; jika diperlukan aliran udara paksa, aliran udara tersebut tidak boleh diarahkan ke unit. | ||
| Peralatan harus ditempatkan pada permukaan yang kokoh dan rata serta dijaga dalam posisi horizontal. | ||
| Jarak minimal 50cm harus dijaga antara bagian belakang peralatan dan dinding, dengan jarak minimal 50cm di kedua sisi. | ||
| IV. Penerimaan dan Garansi | ||
| Parameter | Data di atas diukur selama pengoperasian dalam kondisi tanpa beban. | |
| Penerimaan | Penerimaan testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garansi | Masa garansi adalah 12 bulan setelah selesainya penerimaan. Di luar masa garansi ini, biaya yang wajar akan berlaku untuk suku cadang pengganti. | |
| V. Waktu Proses Produksi dan Metode Transportasi | ||
| Waktu Produksi | Pengiriman dalam waktu 30 hari kerja sejak tanggal pembayaran di muka dikreditkan ke rekening pemasok. | |
| Metode Transportasi | Transportasi jalan raya; kontainer pengiriman yang memenuhi persyaratan QB/WD008-2001. Lokasi pengiriman: Titik yang ditunjuk pelanggan (tidak termasuk pengiriman di lantai atas). Pembongkaran dilakukan oleh pembeli. | |
