| Nama Produk | Oven Pengeringan Vakum Otomatis | ||
| Model | HTF-DZ215V | ||
| Spesifikasi Teknis Utama | Rentang kendali suhu | RT 10~200°C | |
| Stabilitas suhu | ±2°C | ||
| Resolusi suhu | 0,1°C | ||
| Diameter saluran masuk nitrogen | 14mm | ||
| Menyaring | Kelas 10.000 | ||
| Metode pemanasan | Pemanasan eksternal | ||
| Metode pendinginan | Pendinginan alami | ||
| Tingkat pendinginan | Tidak ada | ||

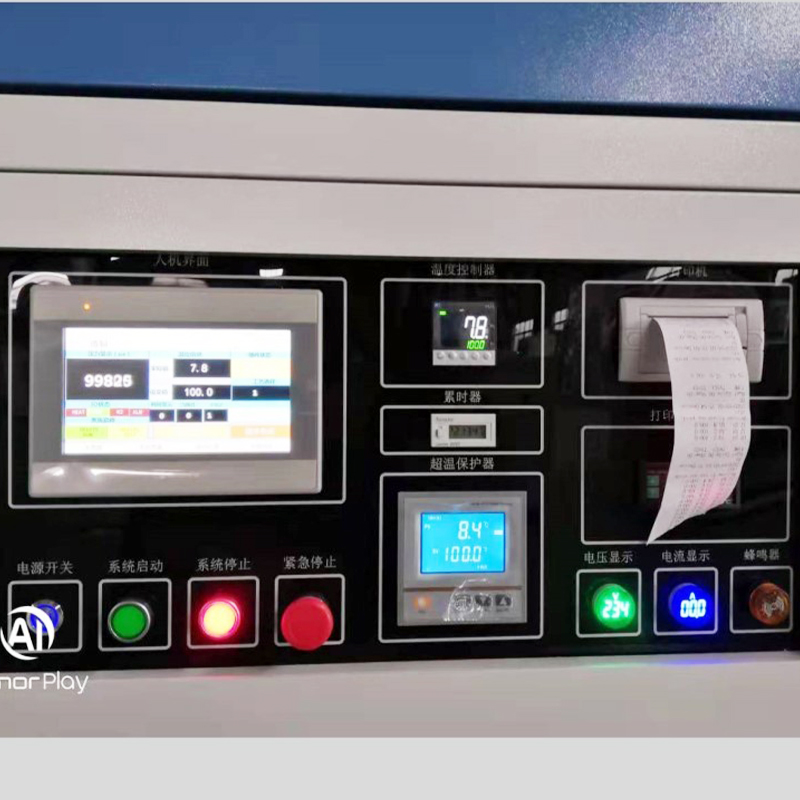

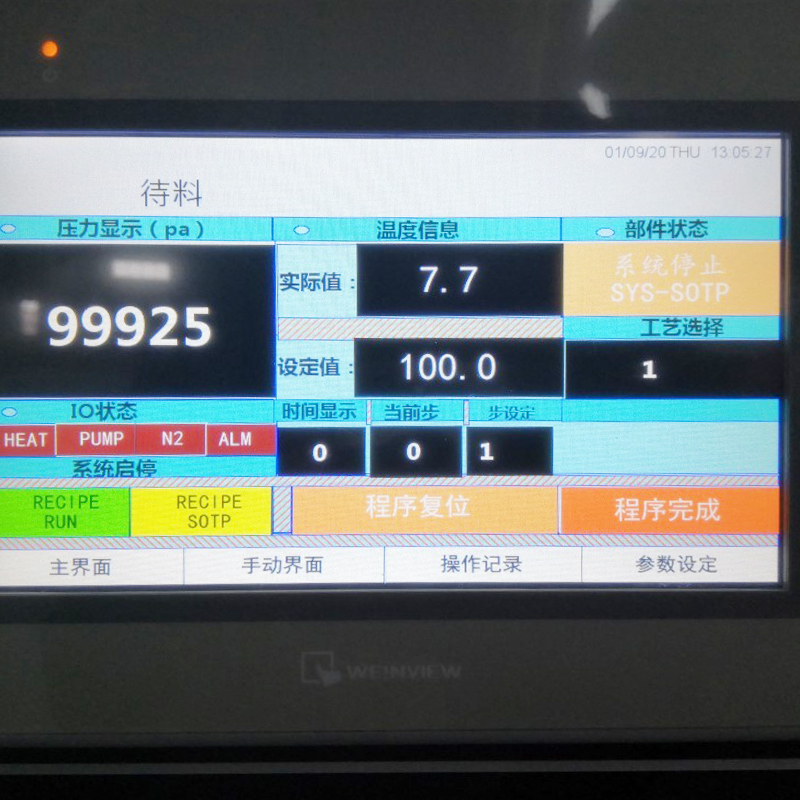

| Pengendali | Kontrol Industri PLC Layar Sentuh | ||
| Pengukur vakum | Pengukur Vakum Digital | ||
| Kisaran vakum | 50Pa-101KPa | ||
| Metode kontrol vakum | Kontrol Setpoint | ||
| Dimensi ruang dalam | L*L*T (mm) ≥560*640*600 | ||
| Dimensi eksternal unit utama | L*D*T (mm) ≈720*820*1750 | ||
| Volume ruang dalam | 215L | ||
| Jendela observasi | 300x350mm, dibuat dengan kaca tempered yang diperkuat bagian dalam dan panel akrilik transparansi tinggi bagian luar | ||
| Partisi | 6 tingkat, kapasitas beban satu tingkat 30kg (rak dilengkapi pelat baja tahan karat berlubang) | ||
| Bingkai dukungan | 6 tingkatan, tinggi jarak bebas 70mm | ||
| Pompa vakum | Pompa vakum bebas minyak impor | ||
| Tegangan catu daya | 220V/50Hz | ||
| Konsumsi daya | 2500W | ||
| Sistem kontrol suhu | Dilengkapi pengontrol suhu logika PID berbasis mikroprosesor untuk pengoperasian berkelanjutan. Komponen elektronik memanfaatkan produk dari Chint dan Shanghai People Electric, memastikan stabilitas dan keandalan jangka panjang. | ||
| Elemen pemanas | Kawat pemanas paduan HRE premium tertanam di dalam pipa baja tahan karat SUS304 yang tahan korosi, menjamin masa pakai elemen pemanas yang lebih lama sekaligus memberikan perlindungan kebocoran listrik. | ||
| Elemen penginderaan suhu | Termokopel PT-100 presisi tinggi | ||
| Bahan perumahan | Baja tahan karat SUS304 (ketebalan 1mm) | ||
| Bahan tangki bagian dalam | Pelat baja tahan karat tahan korosi 316L (ketebalan 3mm) | ||

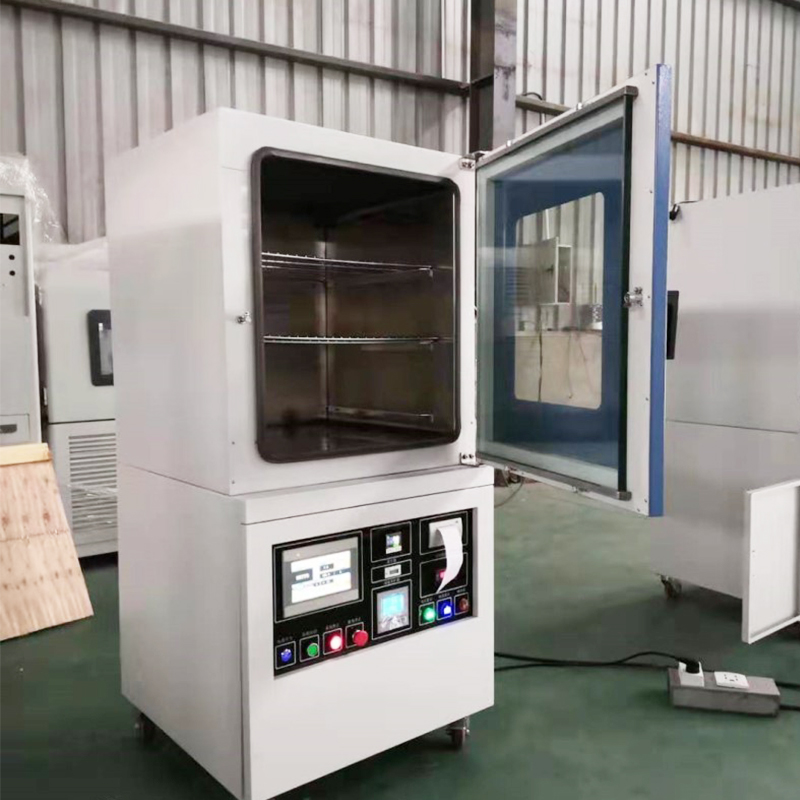

| Deskripsi Struktur Peralatan | Dimensi unit utama adalah 720 × 820 × 1750mm. Unit utama dilengkapi dengan empat roda Fuma dan empat kaki penyangga tetap untuk memudahkan mobilitas dan posisi yang aman. Sistem kontrol dipasang secara eksternal di sisi kiri atau kanan enklosur. Sudut ruang memiliki sudut membulat tanpa titik buta untuk memudahkan pembersihan. Interior ruang terdiri dari enam tingkat, masing-masing dengan tinggi jarak minimum 70mm (ketinggian efektif yang dapat digunakan), dan area satu tingkat minimum 555 × 635mm. | ||
| Deskripsi Sistem Kontrol | tanpa sudut mati agar mudah dibersihkan. Interior ruang terdiri dari 6 tingkat dengan tinggi jarak minimum 70mm (ketinggian efektif yang dapat digunakan) per tingkat. Setiap tingkat memiliki luas minimum 555 × 635mm, menampung dua keranjang standar (480 × 250 × 50mm) per tingkat. Kapasitas muatan penuh adalah 12 keranjang standar. Pintu unit utama terbuka ke kanan, sesuai dengan prinsip ergonomis." | ||
| Deskripsi Proses Pengoperasian Peralatan | Peralatan ini menggunakan pemrograman kontrol industri PLC. Kontrol yang dapat diprogram mencakup status hidup/berhenti pompa vakum, pengaturan tingkat vakum, durasi penahanan vakum, waktu pengisian gas inert, waktu penutupan katup solenoid gas inert, dan inisiasi/penghentian siklus pemanasan. | ||
| Penyimpanan dan Ekspor Data | Operasi satu tahap: | ||
| Sistem Percetakan | Langkah 1: Atur level vakum (nilai asumsi: 80 kPa) | ||
| Fungsi Penyetelan Mandiri | Langkah 2: Tetapkan suhu target dan waktu tunggu pasca-pencapaian (asumsi target: 200°C) | ||
| Alarm Waktu Nyata | Langkah 3: Mulai vakum atau pemanasan (dapat dilakukan secara bersamaan) → Capai tingkat vakum target → Pompa vakum otomatis berhenti beroperasi | ||
| Jaminan Keamanan | atur suhu dan waktu pengoperasian setelah pencapaian suhu (asumsi suhu: 200°C) → Langkah 3: | ||
| Lingkungan Pengoperasian Peralatan | Evakuasi vakum atau panas (dapat dilakukan secara bersamaan) → Setelah mencapai nilai vakum yang ditetapkan, pompa vakum | ||
| Masa Garansi | otomatis berhenti saat pemanasan berlanjut. Setelah setpoint suhu tercapai dan suhu | ||
| Pemeliharaan Pasca Instalasi | waktu operasi berlalu, peralatan otomatis berhenti. | ||
| Waktu Respon Purna Jual dan Pemeliharaan | (Catatan: Selama pemanasan, pemuaian udara di dalam ruangan mengurangi tingkat vakum, memicu otomatis | ||
| Konfigurasi | pompa vakum dihidupkan ulang untuk mengisi kembali vakum. Operasi pemanasan atau suhu konstan berlangsung normal.) | ||
