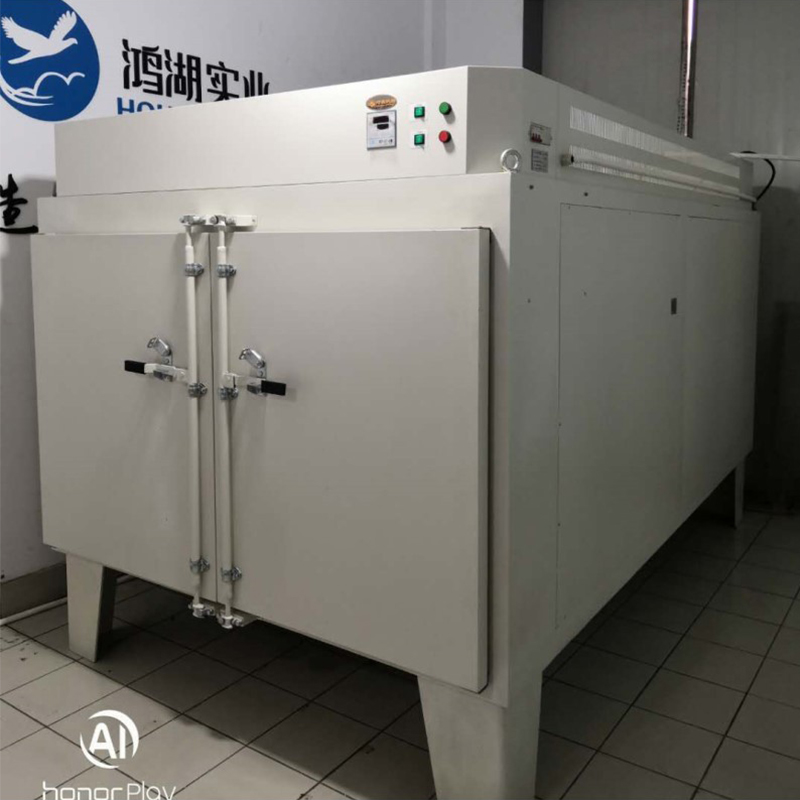

| Nama Produk | Oven Kaca Film Berubah Warna yang Dapat Disesuaikan |
| Model Produk | LH-5100-150A |
| Spesifikasi Utama | Dimensi ruang dalam: 1700mm (lebar) × 3000mm (kedalaman) × 1000mm (tinggi) |
| Sistem Kontrol Suhu | Dimensi eksternal: Dapat disesuaikan dengan kebutuhan |
| Elemen Pemanas | Volumenya: 5,1m³ |
| Sensor Suhu | Kisaran suhu: RT 20 hingga 120°C |
| Bahan Ruang Dalam | Suhu pengoperasian berkelanjutan: 90°C |
| Struktur Kabinet | Stabilitas Suhu: ±1℃ |
| Kulit Luar | Keseragaman Suhu: ±5℃ |
| Perlindungan Keamanan | Kisaran Waktu Suhu: 1-999 menit |
| Masa Garansi | Rak: 6 lapis |
| Konfigurasi Standar | Metode Pemasangan Rak: Tipe tarik rel pemandu |
| Aksesori Opsional | Catu Daya: AC380V, 30KW, 50HZ" |
Panduan Pengguna Oven Kaca Film Berubah Warna
I. Ruang Lingkup Aplikasi
Peralatan ini cocok untuk mengeringkan dan melakukan berbagai uji adaptasi suhu konstan pada beragam produk atau bahan, termasuk peralatan listrik, instrumen, pengukur, komponen, elektronik, peralatan listrik, suku cadang otomotif, komponen dirgantara, peralatan komunikasi, plastik, mesin, bahan kimia, bahan makanan, produk kimia, dan peralatan perangkat keras dalam kondisi lingkungan bersuhu konstan.
Parameter Teknis Utama
Kisaran Suhu: RT 20 hingga 120°C
Suhu Pengoperasian Berkelanjutan: 90℃
Stabilitas Suhu: ±1℃
Keseragaman Suhu: ±5℃
Rentang Waktu: 1–999 menit
Rak: 6 unit (panel sarang lebah aluminium, konstruksi mulus)
Peringkat Daya: 9000W
Catu Daya: 380V/50Hz
AKU AKU AKU. Fitur Struktur Produk
Kabinet menggunakan pelat baja canai dingin berkualitas tinggi dengan lapisan bubuk elektrostatis. Lapisannya keras, tahan lama, dan menawarkan ketahanan karat yang luar biasa.
Ruang kerja dibuat dari pelat baja tahan karat premium, dengan sudut membulat untuk hasil akhir yang halus dan ramping sehingga memudahkan pembersihan.
Ruang antara kabinet dan ruang kerja diisi dengan bahan isolasi wol kaca ultra halus, memberikan retensi termal yang sangat baik. Hal ini secara efektif memastikan suhu internal stabil dan akurat sekaligus meminimalkan dampak terhadap lingkungan sekitar.
Saluran sirkulasi udara panas yang rasional terintegrasi di dalam ruangan, mendorong distribusi suhu yang seragam dan pemanasan yang dipercepat. Saluran pembuangan memfasilitasi ventilasi udara yang terkontrol dari ruangan. Jika udara yang dibuang membawa bau atau zat beracun, saluran dapat dengan mudah dihubungkan ke pipa eksternal untuk ventilasi terarah ke lokasi yang ditentukan.
Pengaturan suhu menggunakan teknologi digital cerdas berbasis mikroprosesor, yang menampilkan penyesuaian PID industri dan tampilan LED ganda empat digit. Hal ini memastikan presisi kontrol yang tinggi, ketahanan interferensi yang luar biasa, dan pengoperasian yang mudah digunakan (lihat manual pengontrol untuk detailnya).
IV. Instalasi dan Komisioning
1. Selama pengangkutan, hindari memberikan tekanan pada permukaan kaca dan mencegah benturan pada badan ruangan.
2. Setelah meletakkan unit di lantai, pastikan posisinya rata. Sesuaikan alasnya jika permukaannya tidak rata.
3. Jangan mengoperasikan instrumen di bawah sinar matahari langsung atau di lingkungan bersuhu tinggi dan lembab.
4. Posisikan unit jauh dari sumber interferensi elektromagnetik dan pastikan kabel arde peralatan telah terhubung ke ground secara efektif.
5. Selama pengoperasian normal, atur barang-barang di dalam ruangan agar tidak menghalangi aliran udara, pastikan distribusi suhu seragam.
6. Catu daya adalah AC 380V 50Hz. Soket empat pin dengan daya 25A atau lebih tinggi dengan sambungan arde yang andal harus digunakan. Jangan gunakan soket tiga pin tanpa modifikasi. Catu dayanya adalah AC 380V 50Hz dan memerlukan soket listrik tiga fase dengan sambungan arde yang andal.
7. Jangan letakkan kabel daya di dekat bagian belakang unit, atau biarkan instrumen atau benda lain menekan kabel daya, untuk mencegah kerusakan.
V. Petunjuk Pengoperasian Produk
1. Buka pintu ruang dan letakkan barang yang akan diproses di rak bagian dalam (hindari kepadatan yang berlebihan agar sirkulasi udara mencukupi di dalam ruang). Tutup pintunya.
2. Hubungkan catu daya dengan memasukkan steker ke soket 380V. Atur sakelar daya di sisi kanan panel kontrol ke posisi 'ON'. Tampilan digital akan menyala, menandakan peralatan beroperasi.
3. Atur suhu ruang yang diinginkan menggunakan pengontrol suhu pada panel kontrol.
4. Instrumen mulai beroperasi, secara bertahap mencapai suhu yang disetel. Setelah durasi pengeringan yang diperlukan selesai, proses selesai.
5. Matikan catu daya. Biarkan suhu ruangan mendekati kondisi sekitar sebelum membuka pintu dan mengeluarkan barang.
【】Perhatian: Berhati-hatilah saat membuka pintu untuk mengambil barang, karena sisa panas dapat menyebabkan luka bakar. Bahan yang mudah terbakar atau meledak tidak boleh dimasukkan ke dalam oven pengering.
Catatan Khusus
⑴ Produk menjalani pengujian ketat sebelum dikirim. Kalibrasi umumnya tidak diperlukan. Namun, jika digunakan di lingkungan yang keras atau pada suhu yang melebihi kisaran yang disarankan, mungkin timbul perbedaan antara suhu yang ditampilkan dan suhu ruang sebenarnya. Jika penyimpangan melebihi spesifikasi teknis, lihat petunjuk pengoperasian pengontrol suhu untuk penyesuaian yang diperlukan.
⑵ Selama pengoperasian normal, jika pintu ruang tetap terbuka dalam waktu lama, fluktuasi suhu sementara dapat terjadi saat pintu ditutup. Ini adalah fenomena normal.
◆ Fungsi Panel
Definisi Lampu Indikator
1. Lampu Indikator 'RUN/AT': Menyala selama pengoperasian dan padam setelah selesai; berkedip selama penyetelan mandiri.
2. Indikator 'OUT': Menyala saat keluaran pemanasan aktif; padam sebaliknya.
3. Indikator 'ALM': Menyala saat alarm suhu berlebih; padam sebaliknya.
VI. Metode Pengoperasian dan Penggunaan
1. Saat pengontrol dihidupkan, baris tampilan atas menampilkan 'InP' dan baris bawah menampilkan 'nilai rentang' selama kurang lebih 3 detik sebelum memasuki mode tampilan normal.
2. Referensi dan Pengaturan Suhu dan Durasi Suhu Konstan
Tekan tombol 'Set' untuk masuk ke mode pengaturan suhu. Baris bawah tampilan menunjukkan prompt 'SP', sedangkan baris atas menampilkan titik setel suhu (dengan digit satuan berkedip pada awalnya). Sesuaikan tekanan yang dikehendaki menggunakan tombol shift, kenaikan, dan penurunan. Tekan tombol 'Set' lagi untuk masuk ke mode pengaturan waktu suhu konstan. Baris bawah tampilan menunjukkan prompt “St”, sedangkan baris atas menampilkan nilai pengaturan waktu suhu konstan (dengan digit satuan berkedip terlebih dahulu). Gunakan tombol shift, kenaikan, dan penurunan untuk menyesuaikan dengan nilai pengaturan yang diinginkan. Tekan tombol 'Set' sekali lagi untuk keluar dari mode pengaturan ini; nilai yang diubah secara otomatis disimpan.
Jika waktu suhu konstan diatur ke '0', ini menunjukkan tidak ada fungsi pengatur waktu yang aktif. Pengontrol beroperasi terus menerus, dengan baris bawah layar menunjukkan titik setel suhu. Jika waktu yang disetel bukan '0', baris bawah jendela tampilan menunjukkan waktu yang telah berlalu dengan tempat desimal terakhir menyala. Setelah suhu yang diukur mencapai setpoint, pengatur waktu mulai menghitung mundur. Titik desimal yang menyala berkedip. Setelah waktu selesai, pengoperasian berhenti, baris bawah menampilkan “End”, dan bel berbunyi selama 30 detik. Setelah pengoperasian berakhir, menekan dan menahan tombol 'Decrease/Restart' selama 3 detik akan memulai kembali siklus.
3. Saat alarm suhu berlebih, bel berbunyi terus menerus dan indikator alarm 'ALM' menyala. Jika alarm suhu berlebih terjadi karena perubahan setpoint suhu, indikator 'ALM' akan menyala tetapi bel tidak berbunyi.
4. Menekan tombol apa saja akan membungkam bel saat berbunyi.
5. Tombol 'Shift': Menekan tombol ini dalam mode setpoint akan menggeser nilai setpoint untuk modifikasi flashing.
6. Tombol 'Turunkan': Tekan sebentar dalam mode pengaturan untuk mengurangi nilainya; tekan dan tahan untuk penurunan terus menerus.
7. Tombol 'Tambah': Tekan sebentar dalam mode pengaturan untuk menambah nilai; tekan dan tahan untuk peningkatan terus menerus.
8. Jika tidak ada tombol yang ditekan dalam satu menit selama mode pengaturan, pengontrol secara otomatis kembali ke tampilan normal.
9. Jika baris atas tampilan pengontrol menunjukkan '----', ini menunjukkan adanya kesalahan pada sensor suhu atau pengontrol itu sendiri. Harap periksa secara menyeluruh sensor suhu dan kabelnya.
Penyetelan Mandiri Sistem
Penyetelan mandiri sistem dapat dilakukan ketika kinerja kontrol suhu tidak memuaskan. Kelebihan suhu yang signifikan dapat terjadi selama penyetelan mandiri; pengguna harus sepenuhnya mempertimbangkan faktor ini sebelum memulai proses.
Untuk memulai penyetelan mandiri sistem dari mode non-setpoint, tekan dan tahan tombol 'Shift/Self-Tune' selama 6 detik. Indikator 'RUN/AT' akan berkedip. Setelah selesai, indikator akan berhenti berkedip, dan pengontrol akan memperoleh serangkaian parameter PID sistem yang dioptimalkan, yang disimpan secara otomatis. Selama penyetelan mandiri, menekan dan menahan tombol 'Shift/Self-Tune' selama 6 detik akan menghentikan prosedur.
Jika alarm suhu berlebih terjadi selama penyetelan mandiri, indikator alarm 'ALM' akan tetap mati dan bel tidak akan berbunyi; namun, relai alarm pemanas akan terputus secara otomatis. Tombol 'Set' tidak aktif selama penyetelan mandiri. Terlepas dari apakah periode suhu konstan diatur, baris bawah tampilan pengontrol akan selalu menunjukkan titik pengaturan suhu.
Konsultasi dan Pengaturan Suhu Parameter Internal
Tekan dan tahan tombol Set selama kurang lebih 3 detik. Baris bawah tampilan pengontrol akan menampilkan perintah kata sandi 'Lc', sedangkan baris atas menampilkan nilai kata sandi. Gunakan tombol Naik, Turun, dan Shift untuk mengubah kata sandi ke nilai yang diinginkan. Tekan tombol Set lagi. Jika kata sandi salah, pengontrol secara otomatis kembali ke mode tampilan normal. Jika kata sandinya benar, ia memasuki status pengaturan parameter suhu internal. Menekan tombol Set lagi memungkinkan modifikasi berurutan pada setiap parameter. Tekan dan tahan tombol Set selama 3 detik untuk keluar dari kondisi ini; nilai parameter disimpan secara otomatis.
| Parameter Internal Tabel-1 | |||
| Indikasi Parameter | Nama Parameter | Deskripsi Fungsi Parameter | (Rentang) Pengaturan pabrik |
| Lc- | Kata sandi | Ketika 'Lc=3', nilai parameter dapat dilihat dan diubah. | 0 |
| AL- | Alarm penyimpangan suhu berlebih | 'Ketika suhu terukur melebihi setpoint ditambah AL, indikator alarm menyala, bel berbunyi (lihat Metode Pengoperasian dan Penggunaan 3.), dan keluaran pemanas terputus.' | (0,0 hingga 100,0°C) 20.0 |
| T- | Siklus kontrol | Siklus kontrol pemanasan. | (1 hingga 60 detik) Catatan 1 |
| P- | Pita proporsional | Penyesuaian tindakan proporsional waktu. | (1,0 hingga nilai skala penuh) 35,0 |
| saya- | Waktu integral | Penyesuaian tindakan integral. | (1 hingga 1000 detik) 200 |
| D- | Waktu turunan | Penyesuaian tindakan turunan. | (0 hingga 1000 detik) 200 |
| Pb- | Penyesuaian nol | Memperbaiki kesalahan yang timbul dari pengukuran sensor (suhu rendah). Pb = Nilai suhu sebenarnya - Nilai pengukuran instrumen | (-12,0 hingga 12,0°C) 0.0 |
| PK- | Penyesuaian skala penuh | Memperbaiki kesalahan yang timbul dari pengukuran sensor (suhu tinggi). PK = 1000 × (Nilai suhu aktual - Nilai pengukuran instrumen) / Nilai pengukuran instrumen | (-999~999)0 |
| Catatan 1: Untuk pengontrol model PCD-2xx2 (output relai), nilai yang ditetapkan pabrik untuk siklus kontrol pemanasan adalah 20 detik; untuk model lain, 5 detik. | |||
| Parameter Internal Tabel-2 | |||
| Parameter Internal Tabel-2 | Nama Parameter | Deskripsi Fungsi Parameter | (Rentang) Pengaturan pabrik |
| Lc- | Kata sandi | Ketika 'Lc=9', nilai parameter dapat dilihat dan diubah. | 0 |
| Bersama- | Deviasi Shutdown Output Pemanasan | Ketika nilai suhu yang diukur ≥ nilai suhu yang ditetapkan Co, output pemanasan dimatikan. | (0,0~50,0℃)5.0 |
| Hn- | Mode Waktu Termostat | 0: Pengatur waktu menit; 1: Pengatur waktu jam | (0~1)0 |
| OP- | Fungsi Kontrol Pintu | 0: Nonaktifkan fungsi deteksi pembukaan pintu; 1: Aktifkan fungsi deteksi pembukaan pintu. Catatan 2 | (0~1)1 |
| RH- | Nilai Rentang | Nilai maksimum untuk suhu yang disetel. | (0~400,0℃) 300.0 |
VII. Tindakan pencegahan
1. Bahan kimia yang mudah terbakar dan mudah menguap tidak boleh ditempatkan di dalam lemari.
2. Jika terjadi kelainan, bau, atau asap selama pengoperasian, segera matikan catu daya. Pengguna tidak boleh mencoba melakukan perbaikan sendiri; hubungi departemen perbaikan perusahaan kami untuk pemeriksaan dan servis oleh personel yang berkualifikasi. (Unit baru mungkin mengeluarkan bau dan sedikit asap saat pertama kali dinyalakan; hal ini normal. Amati selama satu atau dua siklus. Jika terus berlanjut, hubungi pusat layanan pelanggan kami untuk meminta nasihat).
3. Seka dinding ruang bagian dalam dan permukaan peralatan secara teratur untuk menjaga kebersihan dan meningkatkan transparansi kaca. Jangan gunakan larutan asam, basa, atau larutan korosif lainnya untuk membersihkan permukaan luar.
4. Jika peralatan tidak digunakan dalam waktu lama, cabut kabel listrik untuk mencegah potensi bahaya. Selain itu, operasikan unit secara berkala (biasanya setiap tiga bulan) dalam kondisi normal selama 2-3 hari untuk menghilangkan kelembapan dari komponen listrik dan mencegah kerusakan pada perangkat terkait.
VIII. Perbaikan Kesalahan
| Gejala | Prinsip | Prosedur |
| 1. Tidak ada catu daya | 1. Soket tidak memiliki catu daya | 1. Ganti soketnya |
| 2. Steker tidak terpasang dengan benar atau kabel putus | 2. Pasang konektor atau sambungkan kembali kabel | |
| 3. Sirkuit terbuka sekering | 3. Ganti sekringnya | |
| 4. Saklar daya tidak aktif | 4. Nyalakan catu daya | |
| 2. Suhu ruangan tidak naik | 1. Atur suhu terlalu rendah | 1. Sesuaikan suhu yang disetel |
| 2. Pemanas listrik rusak | 2. Ganti pemanas listrik | |
| 3. Pengontrol suhu rusak | 3. Ganti pengontrol suhu | |
| 4. Kabel sambungan sensor suhu kendor | 4. Kencangkan mur sambungan sensor | |
| 3. Penyimpangan yang signifikan antara setpoint dan suhu ruang | 1. Sensor suhu rusak | 1. Ganti sensor suhu |
| 2. Suhu sekitar terlalu tinggi (melebihi 30°C) | 2. Beroperasi di lingkungan ber-AC | |
| 4. Kegagalan kontrol suhu | 1. Pemasangan sensor suhu terlepas | 1. Kencangkan sensor suhu |
| 2. Pengontrol suhu atau thyristor rusak | 2. Ganti pengontrol suhu dan thyristor |
